PFG-3060AH

產品敘述

前後自動進給/左右油壓驅動/上下手動操作



項次 CL3060AH  DL3060AH
前後電子調距功能 特別附件 標準附件
左右換向系統 一般機械式油壓換向 左右油壓換向採感應器與電磁閥控制
潤滑系統 15 分/次連續潤滑系統 連續式潤滑系統

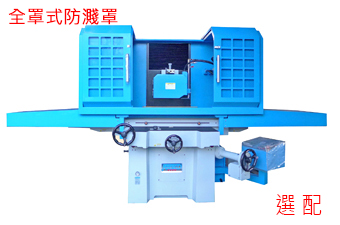

防濺大牆板 特別附件 標準附件



產品特性

最佳化結構

主結構採用高級鑄鐵及FEA最佳鋼性結構設計。主結構經內應力消除處理以達到最佳鋼性並保持穩定之精度。

精密主軸設計

主軸採用精密級斜角滾珠軸承,彈筒式設計,偏擺在2 μm以內。全密封潤滑,壽命長、精度高。

Turcite B 精密滑軌結構

前後及左右滑軌以"Turcite B "貼襯,可達到滑軌移動時之穩定性及確保滑軌之精度。

上下NC自動進給裝置(選購)

可加裝本公司自行開發之上下NC自動進給裝置,操作更方便並提升工作效率。

NC自動平行砂輪修整與補償系統(選購)

可加裝本公司自行開發之NC自動平行砂輪修整與補償系統搭配上下NC自動進給裝置,提昇工作效率及研磨精度。

產品規格
規格 單位

PFG-CL3060AH

PFG-DL3060AH

工作台面積 mm 300X600
工作台面至主軸中心最大距離 mm 500 [選購:600]
工作台最大荷重重量 kgs 300
工作台軌道   V & 平軌
砂輪尺寸 mm 355x38x127
主軸馬達 HP 5
機器淨重 Kgs 1700
裝箱毛重 Kgs 1950
佔地面積 (AxBxC) mm 2630x1550x1800
